В современном мире информация стала главной валютой бизнеса. Скорость передачи данных, стабильность соединения и безопасность внутренних коммуникаций напрямую влияют на эффективность работы компании, удовлетворенность клиентов и, в конечном итоге, на прибыль. Локальная вычислительная сеть (ЛВС) — это не просто набор проводов и розеток в стенах офиса. Это кровеносная система вашего предприятия, по которой циркулируют жизненно важные данные: от электронных писем и документов до голосовой связи, видеоконференций и резервных копий критически важных баз данных.Многие руководители компаний, особенно малого и среднего бизнеса, совершают одну и ту же ошибку: они относятся к монтажу локальной сети как к второстепенной задаче, которую можно решить «потом» или поручить ближайшему знакомому электрику с минимальным набором инструментов. Результатом такого подхода часто становятся постоянные сбои в работе, падение скорости интернета в часы пик, невозможность подключить новое оборудование без масштабных переделок и, что самое неприятное, риск потери конфиденциальной информации из-за уязвимостей в физической структуре сети.
Профессиональный монтаж ЛВС — это сложный инженерный процесс, требующий глубоких знаний стандартов, опыта проектирования и использования специализированного оборудования. В этой статье мы подробно разберем, что такое монтаж локальной сети, из каких этапов он состоит, какие стандарты необходимо соблюдать и почему экономия на этом этапе может обойтись компании в десятки раз дороже, чем услуги квалифицированных специалистов.
Монтаж ЛВС - что это такое?
Локальная вычислительная сеть (Local Area Network, LAN) — это группа компьютеров и других устройств, соединенных между собой в пределах ограниченного пространства, такого как офисное здание, заводской цех, склад или кампус университета. Главная цель ЛВС — обеспечить быстрый и надежный обмен данными между устройствами, а также предоставить им общий доступ к ресурсам: принтерам, серверам, файловым хранилищам и интернет-каналу.Монтаж ЛВС — это комплекс работ по физическому развертыванию сетевой инфраструктуры. Это процесс превращения абстрактной схемы подключения устройств в реальную, работающую систему. Важно понимать, что монтаж не ограничивается лишь прокладкой кабеля. Это многоступенчатый процесс, который включает в себя:
- Инженерное проектирование: Расчет нагрузок, выбор топологии сети, определение мест установки активного и пассивного оборудования.
- Строительно-монтажные работы: Прокладка кабельных трасс, установка кабель-каналов, лотков, коробов, сверление отверстий в перекрытиях и стенах.
- Коммутация: Установка розеток, патч-панелей, кроссовых шкафов, обжим коннекторов, сварка оптических волокон (если используется оптика).
- Настройка активного оборудования: Конфигурация коммутаторов (свитчей), маршрутизаторов, точек доступа Wi-Fi, систем бесперебойного питания.
- Тестирование и сертификация: Проверка каждой линии на соответствие стандартам, измерение затухания сигнала, перекрестных наводок и других параметров.
- Документирование: Создание паспортации сети, схем распиновки, маркировка всех элементов.
Почему нельзя просто «протянуть провод»?
Часто возникает вопрос: зачем нанимать профессионалов для монтажа ЛВС, если можно купить кабель в строительном магазине и соединить компьютеры самостоятельно? Ответ кроется в понятии масштабируемости, надежности и производительности.- Производительность и пропускная способность. Современный бизнес использует облачные сервисы, IP-телефонию, системы видеонаблюдения высокого разрешения и большие базы данных. Дешевый кабель неправильной категории или неправильно обжатый коннектор могут снизить скорость передачи данных с гигабита до 100 мегабит или даже ниже, создавая «бутылочное горлышко» для всей компании. Профессиональный монтаж гарантирует, что физический уровень сети соответствует заявленным характеристикам (например, 1 Гбит/с или 10 Гбит/с).
- Надежность и отказоустойчивость. В офисе, где работает 50 человек, обрыв кабеля или плохой контакт в одной розетке может парализовать работу целого отдела. Профессиональные монтажники используют качественные материалы, соблюдают радиусы изгиба кабеля, защищают линии от электромагнитных помех (ЭМП) и обеспечивают механическую прочность соединений.
- Безопасность. Правильно спроектированная ЛВС позволяет сегментировать сеть. Например, гостиный Wi-Fi не должен иметь доступа к внутренним серверам бухгалтерии, а камеры видеонаблюдения должны работать в изолированном контуре. Физическая структура сети должна поддерживать эти логические разделения.
- Эстетика и эргономика. Торчащие провода, удлинители, разбросанные по полу, не только портят вид офиса, но и создают травмоопасные ситуации. Структурированная кабельная система (СКС) предполагает скрытую прокладку кабелей, аккуратные розетки в стенах или плинтусах и централизованное управление всеми подключениями в серверной комнате.
- Гарантия и поддержка. Профессиональные подрядчики дают гарантию на свои работы. Если через год возникнет проблема, вам не придется искать того самого «электрика», который уехал в другой город. У вас будет компания, которая знает вашу сеть до последнего винтика и сможет быстро устранить неисправность.
Структурированная кабельная система (СКС) vs Традиционная ЛВС
В профессиональной среде термин «монтаж ЛВС» часто заменяют или дополняют понятием СКС (Структурированная Кабельная Система). В чем разница?Традиционный подход к ЛВС часто хаотичен: каждый компьютер подключается к свитчу отдельным длинным кабелем, который тянется через весь офис. При добавлении нового сотрудника нужно тянуть новый провод от серверной до его стола, что может быть невозможно без повреждения отделки.
СКС — это универсальная платформа, независимая от приложений. Она строится по модульному принципу:
- Горизонтальная подсистема: Кабели от рабочих мест до телекоммуникационного шкафа (этажного или центрального).
- Вертикальная (магистральная) подсистема: Связь между этажами или зданиями (часто на основе оптоволокна).
- Подсистема рабочего места: Розетки и патч-корды, подключающие конечные устройства.
- Аппаратная комната: Центр коммутации, где находятся серверы, маршрутизаторы и основные коммутаторы.
Таким образом, монтаж ЛВС — это не просто техническая задача, а стратегическое инвестирование в инфраструктуру бизнеса. Качественно выполненная сеть служит 10–15 лет и более, тогда как активное оборудование (компьютеры, серверы) меняется каждые 3–5 лет. Физическая основа должна быть готова к будущим технологиям.
Этапы монтажа ЛВС
Процесс создания локальной сети можно сравнить со строительством дома. Нельзя начать с крыши, не заложив фундамент. Каждый этап зависит от предыдущего, и ошибка на ранней стадии может привести к катастрофическим последствиям на финальном этапе. Рассмотрим подробный алгоритм работ.Этап 1: Предпроектное обследование и аудит
Любой качественный монтаж начинается с выезда инженера на объект. На этом этапе специалисты изучают помещение, чтобы понять специфику будущего проекта.Что входит в обследование:
- Изучение планировки: Определение количества рабочих мест, расположения серверной комнаты, путей прокладки магистралей.
- Оценка строительных конструкций: Из чего сделаны стены (бетон, гипсокартон, кирпич)? Есть ли подвесные потолки? Где проходят существующие коммуникации (электропроводка, вентиляция, трубы)? Это критически важно для выбора способа прокладки кабеля.
- Выявление источников помех: Силовые кабели, трансформаторы, мощное промышленное оборудование могут создавать электромагнитные поля, которые искажают сигнал в медных кабелях. Инженер должен учесть эти факторы и предусмотреть экранирование или увеличение расстояния до источников помех.
- Интервью с заказчиком: Сколько пользователей будет в сети сейчас и через 3–5 лет? Какие приложения будут использоваться (1С, видеоконференции, тяжелый графический дизайн)? Нужен ли Wi-Fi и какое покрытие требуется? Планируется ли установка IP-камер или IP-телефонов?
Этап 2: Проектирование сети
На основе ТЗ инженеры-проектировщики разрабатывают детальную схему сети. Это самый важный интеллектуальный этап, определяющий успех всего проекта.Ключевые элементы проекта:
- Выбор топологии: Чаще всего используется звездная топология, где каждое рабочее место подключено к центральному коммутатору. Для больших объектов может использоваться иерархическая звезда.
- Расчет кабельной системы: Определение длины каждого кабеля, выбор категории кабеля (Cat 5e, Cat 6, Cat 6A, Cat 7). Для обычных офисов стандартом де-факто стала Cat 6, поддерживающая скорости до 10 Гбит/с на коротких дистанциях. Для центров обработки данных или будущих-proof решений выбирают Cat 6A или оптоволокно.
- План размещения оборудования: Где будут стоять розетки? Где расположить коммутационные шкафы? Как организовать вентиляцию в серверной?
- Схема электропитания: Сеть требует бесперебойного питания. Проект должен включать расчет мощности ИБП (источников бесперебойного питания) для активного оборудования.
- 3D-визуализация или чертежи: Создание планов этажей с нанесением трасс кабельных линий, мест установки розеток и шкафов.
Этап 3: Закупка материалов и оборудования
После утверждения проекта начинается закупка. Здесь важно не экономить на качестве.Основные компоненты:
- Кабель: Витая пара (UTP или FTP). Важно покупать кабель у проверенных производителей (CommScope, Hyperline, DKC, IEK и др.), так как на рынке много контрафакта, где сечение жил меньше заявленного, а изоляция не соответствует стандартам огнестойкости.
- Коммутационное оборудование: Розетки RJ-45, патч-панели, коннекторы. Они должны соответствовать категории кабеля. Использование розетки Cat 5e с кабелем Cat 6 снизит общую производительность линии до уровня Cat 5e.
- Шкафы и стойки: Настенные или напольные шкафы для размещения оборудования. Важно выбрать правильный размер (юниты) и глубину, чтобы оборудование помещалось и охлаждалось.
- Активное оборудование: Коммутаторы (управляемые или неуправляемые), маршрутизаторы, точки доступа Wi-Fi. Выбор зависит от бюджета и требований к безопасности и управлению трафиком.
- Кабеленесущие системы: Кабель-каналы, лотки, гофра, короба. Они должны быть пожаробезопасными (самозатухающими) и эстетичными.
Этап 4: Черновые монтажные работы
Это самый трудоемкий и «грязный» этап. Он выполняется параллельно с другими строительными работами в офисе (ремонт, покраска, установка потолков).Основные задачи:
- Разметка трасс: Нанесение на стены и потолки линий, по которым будут идти кабели.
- Прокладка магистралей: Установка кабель-каналов, лотков или труб. В офисных зданиях с подвесными потолками кабели часто прокладываются над потолком, спускаясь к рабочим местам в вертикальных каналах или колоннах.
- Сверление отверстий: Проход сквозь стены и перекрытия между этажами. Важно использовать специальные коронки и соблюдать правила пожарной безопасности, герметизируя отверстия после прокладки.
- Протяжка кабеля: Кабель протягивается через каналы. Главное правило — не превышать усилие натяжения (обычно не более 110 Н для витой пары), чтобы не деформировать жилы и не изменить шаг скрутки пар, что приведет к ухудшению характеристик.
- Запас кабеля: На концах трасс (у розетки и в шкафу) обязательно оставляется запас кабеля (30–50 см) для возможного переобжима или переноса розетки.
Этап 5: Чистовые монтажные работы и коммутация

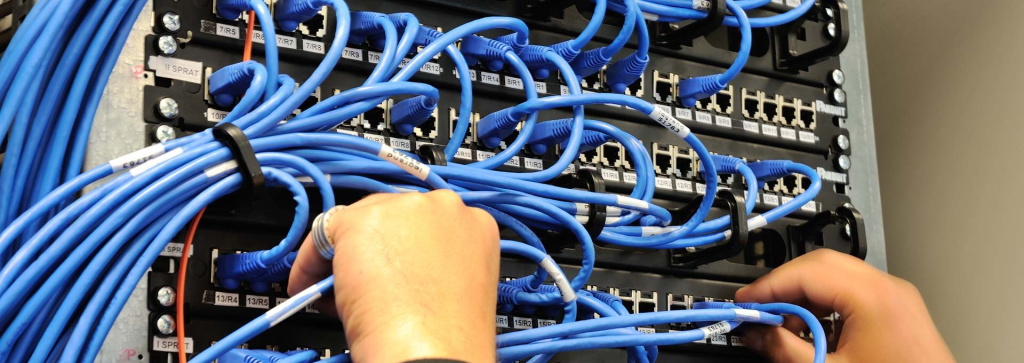

Когда отделочные работы завершены, приступают к установке лицевых элементов и сборке серверной.Установка розеток: Кабели заводятся в розеточные модули. Распиновка должна строго соответствовать стандарту (T568A или T568B, чаще используется B). Важно не расплетать пары более чем на 13 мм перед контактом, иначе это вызовет перекрестные наводки. Розетки монтируются в рамки и устанавливаются в стены или накладным способом.
Сборка серверной комнаты (Аппаратной):
- Установка шкафов и стоек.
- Монтаж патч-панелей. Кабели от всех рабочих мест заводятся в шкаф, разделываются и подключаются к патч-панелям.
- Маркировка. Каждый кабель, каждая панель и каждая розетка должны иметь уникальный идентификатор. Это «паспорт» кабеля, который позволит администратору быстро найти нужную линию в будущем.
- Установка активного оборудования: коммутаторов, маршрутизаторов, ИБП.
- Кабель-менеджмент. Аккуратная укладка патч-кордов с использованием специальных органайзеров. Хаос в шкафу («спагетти») затрудняет обслуживание и ухудшает вентиляцию оборудования.
Этап 6: Тестирование и сертификация
Самый ответственный этап, который отличает профессиональный монтаж от любительского. Просто «прозвонить» кабель тестером за 10 долларов недостаточно. Такой тестер покажет только целостность жил (нет ли обрыва). Он не покажет качество сигнала.Для сертификации используются профессиональные кабельные анализаторы.
Что проверяется:
- Длина кабеля: Не превышает ли она 90 метров для постоянной линии (без учета патч-кордов).
- Затухание сигнала (Attenuation): Насколько ослабевает сигнал при прохождении по кабелю.
- Перекрестные наводки (NEXT, FEXT): Влияние сигнала в одной паре на соседние пары.
- Возвратные потери (Return Loss): Отражение сигнала из-за неоднородностей кабеля или плохих контактов.
- Задержка распространения сигнала.
Этап 7: Настройка активного оборудования и ввод в эксплуатацию
Физическая сеть готова. Теперь нужно заставить ее работать логически.- Настройка VLAN (Virtual LAN): Разделение сети на виртуальные сегменты для безопасности и управления трафиком (например, отдельный VLAN для гостей, для бухгалтерии, для камер).
- Настройка DHCP и DNS: Автоматическая выдача IP-адресов устройствам.
- Настройка Wi-Fi: Установка точек доступа, настройка каналов для минимизации интерференции, создание гостевых и корпоративных сетей с шифрованием WPA3.
- Настройка безопасности: ACL (списки контроля доступа), блокировка неиспользуемых портов, настройка мониторинга.
- Интеграция с существующей инфраструктурой: Подключение к интернет-каналу провайдера, настройка резервирования каналов.
Этап 8: Документирование и обучение
Проект считается закрытым только после передачи документации.Пакет документов включает:
- Исполнительную схему сети (план этажей с точным расположением розеток и трасс).
- Таблицу соответствия (какая розетка на стене соответствует какому порту на патч-панели в шкафу).
- Протоколы тестирования кабельных линий.
- Паспорта на установленное оборудование.
- Инструкции по базовой эксплуатации.
Стандарты и правила ЛВС
Монтаж локальных сетей — это не творчество, а строгая инженерная дисциплина, регулируемая международными и национальными стандартами. Соблюдение этих стандартов гарантирует совместимость оборудования разных производителей, надежность связи и возможность модернизации.Игнорирование стандартов — главная причина проблем в сетях: нестабильного пинга, потерь пакетов, невозможности достичь заявленной скорости.
Основные международные стандарты
1. Серия стандартов ISO/IEC 11801 и EN 50173
Это европейские и международные стандарты, описывающие общие требования к структурированным кабельным системам. Они определяют:- Классы и категории кабелей.
- Максимальную длину сегментов.
- Требования к компонентам (розеткам, панелям).
- Методы тестирования.
2. Стандарты TIA/EIA (США)
Наиболее широко используемые в мире стандарты, особенно в части терминологии и категорий кабелей.- TIA/EIA-568: Коммерческие телекоммуникационные кабельные стандарты. Это «библия» монтажника ЛВС. Она определяет архитектуру СКС, расстояния, типы кабелей.
- TIA/EIA-569: Стандарты прокладки телекоммуникационных трасс и пространств (как располагать шкафы, какие оставлять зазоры).
- TIA/EIA-606: Стандарт администрирования (маркировки и документации).
3. ГОСТ Р 53246-2008 (Россия/СНГ)
В Беларуси и России часто ориентируются на этот государственный стандарт, который гармонизирован с международными нормами. Он регламентирует проектирование и монтаж СКС в зданиях. При сдаче объектов государственным учреждениям или крупным корпорациям соблюдение ГОСТ является обязательным.Категории кабелей витой пары
Понимание категорий кабеля — база для любого заказчика. Категория определяет максимальную частоту сигнала и, следовательно, скорость передачи данных.- Cat 5 (устаревшая): Поддерживает 100 Мбит/с. В новых проектах не используется.
- Cat 5e (enhanced): Самый распространенный стандарт в прошлом. Поддерживает 1 Гбит/с (Gigabit Ethernet) на расстоянии до 100 метров. Подходит для большинства офисных задач, но постепенно вытесняется.
- Cat 6: Золотой стандарт современного офиса. Поддерживает 1 Гбит/с на 100 м и 10 Гбит/с на расстоянии до 55 метров. Имеет более жесткие требования к перекрестным наводкам. Рекомендуется для новых инсталляций.
- Cat 6A (Augmented): Поддерживает 10 Гбит/с на полные 100 метров. Используется в дата-центрах, для мощных рабочих станций (видеомонтаж, 3D-моделирование) и как инвестиция в будущее. Кабель толще и жестче, требует более качественного монтажа.
- Cat 7 / Cat 8: Экранированные кабели для очень высоких скоростей (до 40–100 Гбит/с). Используются преимущественно в центрах обработки данных. Для обычного офиса избыточны и сложны в монтаже (требуют заземления экрана).
Правила прокладки и электробезопасности
1. Расстояние до источников помех
Витая пара чувствительна к электромагнитным помехам. Стандарты строго регламентируют расстояние между слаботочными (сетевыми) и силовыми (220В) кабелями.- Параллельная прокладка: Минимальное расстояние 5–10 см (в зависимости от мощности силовой линии).
- Пересечение: Должно осуществляться под углом 90 градусов.
- Если избежать близкого расположения невозможно, следует использовать экранированный кабель (FTP/STP) и металлические кабель-каналы, которые служат экраном.
2. Радиус изгиба
Кабель нельзя сгибать под прямым углом. Минимальный радиус изгиба при монтаже — 4 диаметра кабеля, при эксплуатации — 1 диаметр. Чрезмерный излом изменяет геометрию скрутки пар, что резко ухудшает параметры передачи высокочастотного сигнала.3. Длина сегмента
Максимальная длина горизонтального кабеля от розетки до патч-панели — 90 метров. Плюс до 5 метров патч-корда в серверной и до 5 метров патч-корда у рабочего места. Итого максимум 100 метров. Превышение этой длины ведет к затуханию сигнала и ошибкам. Если расстояние больше, необходимо использовать оптоволокно или активные повторители.4. Пожарная безопасность
Кабели, прокладываемые в вентиляционных шахтах или открытых пространствах офисов, должны иметь соответствующую оболочку, не поддерживающую горение (маркировка LSZH — Low Smoke Zero Halogen, или аналогичная). Это предотвращает выделение токсичных газов при пожаре.Стандарты маркировки и документации
Хаос в маркировке — бич многих сетей. Стандарт TIA-606 предписывает единую систему идентификации.Цветовое кодирование
Хотя жесткого стандарта нет, принято использовать цветовую дифференциацию для удобства администрирования:- Синий: Обычные пользовательские ПК.
- Красный: Телефония или критически важные серверы.
- Желтый: Камеры видеонаблюдения.
- Зеленый: Точки доступа Wi-Fi.
- Серый: Межэтажные магистрали.
Экологические и эксплуатационные нормы
При монтаже в жилых помещениях или офисах класса А важно учитывать акустический комфорт (шум от вентиляторов шкафов) и температурный режим. Серверная комната должна быть оснащена системой кондиционирования, поддерживающей температуру 18–22°C и влажность 40–55%. Перегрев оборудования сокращает его срок службы в разы.Заключение: Почему профессиональный монтаж — это выгодно
Монтаж локальной вычислительной сети — это фундамент IT-инфраструктуры вашей компании. Ошибки, допущенные на этапе прокладки кабеля, практически невозможно исправить без капитального ремонта. Замена скрытой проводки потребует демонтажа стен, потолков и полов, что остановит бизнес-процессы и потребует колоссальных затрат.Выбирая подрядчика для монтажа ЛВС, обращайте внимание не только на цену, но и на:
- Опыт и портфолио: Запросите примеры реализованных проектов, похожих на ваш.
- Наличие сертификатов: Сертификаты от производителей кабеля и оборудования (BICSI, сертификаты дилеров) говорят о квалификации команды.
- Использование профессионального инструмента: Наличие сертифицированных тестеров (Fluke) обязательно.
- Гарантию: Профессионалы дают гарантию на систему в целом (обычно 1–3 года, а на кабельные системы от производителей — до 25 лет при условии сертификации).
Инвестиции в качественный монтаж ЛВС окупаются за счет отсутствия простоев, высокой скорости работы сотрудников, легкости масштабирования и снижения затрат на техническую поддержку. Сеть, сделанная правильно, становится незаметной — она просто работает, позволяя вам сосредоточиться на развитии бизнеса, а не на решении проблем с интернетом.
